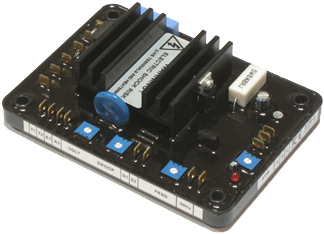

AVR-8-380 – это электронное устройство, которое позволяет генератору переменного тока вырабатывать фиксированное выходное напряжение.
Схема защиты от потери чувствительности отключает выход при отсутствии напряжения на входе датчика.
Предусмотрен аналоговый вход ±3 В, позволяющий внешне регулировать напряжение.
AVR имеет возможность подключения droop CT для обеспечения параллельной работы с другими аналогично оборудованными генераторами.
Схема защиты от перегрузки ограничивает выходной ток до его номинального значения, предотвращая выход устройства из строя при перегрузке или коротком замыкании.
AVR-8-380 имеет открытый корпус, литую конструкцию из смолы и предназначено для установки в клеммной коробке генератора переменного тока. Устройство не содержит движущихся частей, поэтому оно способно работать в условиях высокой вибрации.
Устройство измеряет напряжение между фазой и нейтралью генератора переменного тока и регулирует напряжение постоянного тока, подаваемое на обмотку возбуждения, для достижения требуемого напряжения.
Устройство имеет функцию защиты от низких частот. Схема измерения частоты постоянно контролирует выходную мощность генератора и обеспечивает низкочастотную защиту системы возбуждения, уменьшая выходное напряжение пропорционально частоте ниже 45 Гц.
Связь:
Особенности:
- Межфазное напряжение для обеспечения высокого напряжения возбуждения (до 150 Вольт)
- Вход нейтрали (ноля) не требуется
- Изолированный измерительный вход
- Полуволновой тиристорный выход
- Предназначен для работы в условиях высокой вибрации
- Встроенная регулировка напряжения
- Регулировка устойчивости
- Совместимость с различными генераторами переменного тока
- Вход триммера для регулировки внешнего напряжения
- Аналоговый вход регулировки напряжения
- Вход Droop для параллельной работы
- Совместимость для частот 50 и 60 Гц
- Защита от низких частот
- Защита возбудителя от перегрузки по току
- Защита от высоких температур
- Защита от потери измерения
Измерения:
