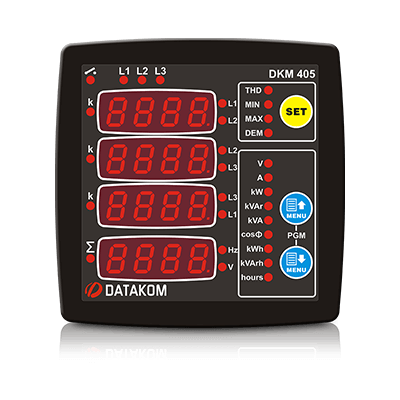

Устройство оснащено 32-разрядным микропроцессором на базе ARM. Благодаря частоте дискретизации 4096 с/с он достигает диапазона точности 0,5%.
Стандартный блок рассчитан на сеть 230/400 В. Для систем напряжением 120/208 В доступна другая версия.
Гармонический анализ доступен для 31 гармоники. Доступны значения как входного напряжения, так и входного тока.
Дополнительный цифровой вход принимает сигналы как переменного, так и постоянного тока и имеет программируемые функции.
Дополнительный релейный выход является программируемым. Функция выбирается из списка.
Связь:
Особенности:
- Истинные среднеквадратичные измерения
- Отображение суммарных гармонических искажений
- Отображение максимальных значений
- Настраиваемый релейный выход
- Возможность вывода энергетических импульсов
- Оптически изолированный, настраиваемый цифровой вход
- Счетчики активной и реактивной мощности
- Счетчик моточасов
- Коэффициент трансформатора напряжения для применений МВ
- Программирование на передней панели
- Уменьшенная глубина панели
- Широкий диапазон рабочих температур
- Герметичная передняя панель (IP54)
- Разъемная система подключения
Измерения:
- Межфазное напряжение: U12-U23-U31
- Линейное напряжение: V1-V2-V3
- Ток по фазам: I1-I2-I3
- Активнвная мощность: P1-P2-P3
- Реактивнвная мощность: Q1-Q2-Q3
- Видимая мощность: S1-S2-S3
- Коэффициенты мощности: cos1-cos2-cos3
- Общая активная мощность ∑P
- Общая реактивная мощность ∑Q
- Общая видимая мощность ∑S
- Общий коэффициент мощности ∑cos
- Счетчик активной мощности: Pc1
- Счетчик реактивной мощности: Qc1
- Счетчик рабочего времени: Hc1
- THD значения входов напряжения и тока
