Монтаж на DIN-рейку.

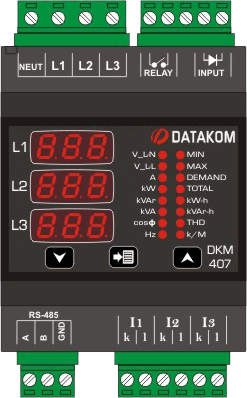

DKM-407 – это прецизионный и недорогой прибор, с установкой на DIN-рейку, позволяющий измерять и дистанционно контролировать параметры переменного тока на распределительной панели.
Основными областями применения являются удаленный мониторинг и управление энергопотреблением.
Устройство питается между клеммами L1 и нейтралью. Благодаря диапазону питания от 85 до 305 В, он не подвержен колебаниям напряжения и способен работать в любой сети.
Анализатор оснащён 32-разрядным микроконтроллером ARM core. При частоте дискретизации 4096 с/с точность измерения достигает 0,5%.
Устройство обеспечивает гармонический анализ всех каналов напряжения и тока, вплоть до 31-й составляющей.
DKM-407 имеет 1 программируемый цифровой вход и 1 программируемый релейный выход. Функции входа и выхода выбираются из списка.
Изолированный порт передачи данных RS-485 MODBUS RTU не подвержен влиянию разности потенциалов заземления и обеспечивает безопасную передачу данных в системы мониторинга и управления.
Параметры программы могут быть загружены с ПК. Программы настройки параметров и мониторинга нескольких устройств бесплатны и могут быть загружены с веб-сайта производителя.
Связь:
Особенности:
- Истинные среднеквадратичные измерения
- Точность измерения 0,5%
- Отображение полного гармонического искажения
- Записи по требованию, минимальные и максимальные записи
- Полностью изолированный последовательный порт RS-485
- Связь по протоколу MODBUS-RTU
- Программируемый релейный выход
- Возможность вывода импульсов энергии
- Изолированный программируемый цифровой вход
- Счетчики энергии кВт и кВАр
- Счетчик часов работы
- Коэффициент VT для применений со средним напряжением
- Программирование на передней панели
- Широкий диапазон рабочих температур
- Разъемы из 2 частей
Измерения:
- Напряжения PN и PP: V1-V2-V3-U12-U23-U31
- Фазные токи: I1-I2-I3
- Фазные активные мощности: P1-P2-P3
- Фазные реактивные мощности: Q1-Q2-Q3
- Кажущаяся мощность фазы: S1-S2-S3
- Коэффициент мощности по фазам: cos1-cos2-cos3
- Общая активная мощность: ∑P
- Общая реактивная мощность: ∑Q
- Общая кажущаяся мощность: ∑С
- Общий коэффициент мощности: ∑cos
- Активные и реактивные счетчики: C1-Qc1
- Счетчик часов работы: Hc1
- THD всех входных сигналов напряжения и тока
